随着“新工科”建设的不断推进和国产集成电路自主可控战略的深入实施，国内高等院校在微电子、电子工程、通信工程、测控工程、集成电路设计与集成系统及相关专业的实验教学中，对“国产化、系统化、场景化”教学平台的需求日益迫切。传统实验箱存在难以满足新时代人才培养对“厚基础、强实践、能创新”的综合要求。
中科亿海微电子科技（苏州）有限公司（以下简称“中科亿海微”）创新推出海灵犀FPGA基础研学实验箱（EDU_H6_01_1V0）。该实验箱是中科亿海微自主研发设计的专为教育教学机构应用的教学用具，由箱体、FPGA开发板、LCD屏、温湿度传感器、交通灯模块、USB下载线及相关实验配件组成，提供Verilog语言的实验例程，产品具有实用性高、案例丰富、国产化程度高等特点，满足教学机构微电子、电子工程等相关专业基础研学实验需要。

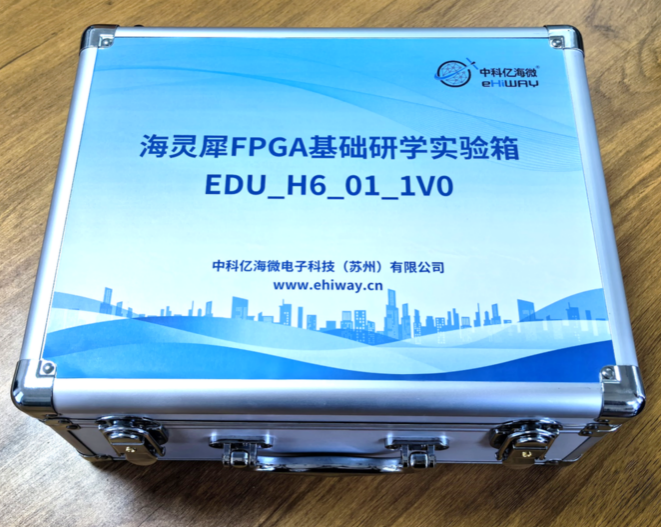

图 海灵犀FPGA基础研学实验箱
实验箱概述
● 海灵犀FPGA基础研学实验箱由箱体、FPGA开发板、LCD屏、温湿度传感器、交通灯模块、USB下载线、资料U盘及相关实验配件组成；
● 基于中科亿海微全国产全正向的FPGA芯片和配套的EDA软件进行设计。FPGA芯片为EQ6HL9-TQG144，具有高性能低功耗特点，可编程逻辑单元数量为8.64K；
● FPGA板卡资源有：8位LED数码管、USB转UART/JTAG口、蜂鸣器、4.3寸LCD、两路2.54mm间距的40PIN标准IO扩展口；
● 根据实际课程教学要求，提供Verilog语言的实验例程；
● 实验指导手册非常注重实验过程的深度讲解，包括开发板简介、实验环境搭建、实验简介、实验原理、程序设计、操作流程和实物现象等，并进行源码解析，内容详实且丰富，适用于电子工程、通信工程、测控工程、微电子等基础教学使用。
图 FPGA开发板套件

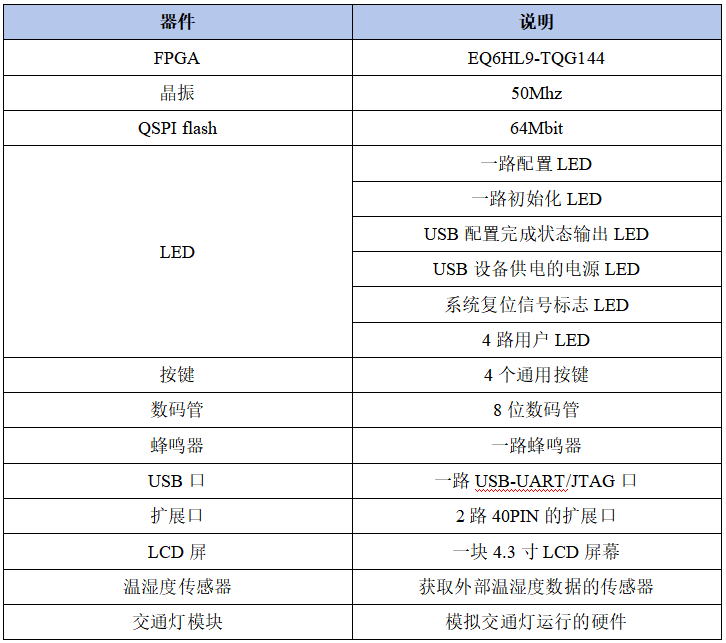

硬件参数表
教学资源
实验箱内的资料U盘中配有与本实验箱配套的相关材料，包括：
● 芯片数据手册、开发板原理图、EDA安装工具；
● Verilog实验例程、完整的实验代码；
● 适合教学的教学实验指导手册。
教学实验主要包括：FPGA实验环境搭建与eLinx开发基础、组合逻辑与时序逻辑实验、FPGA基础外设实验。

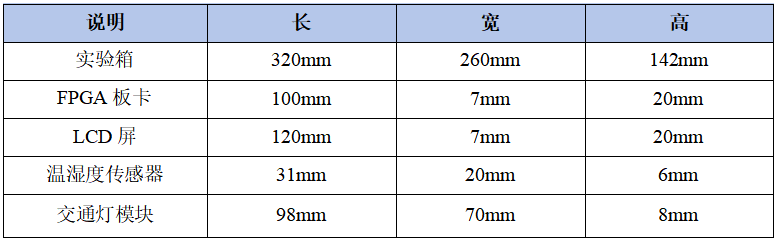

实验箱及硬件机械尺寸

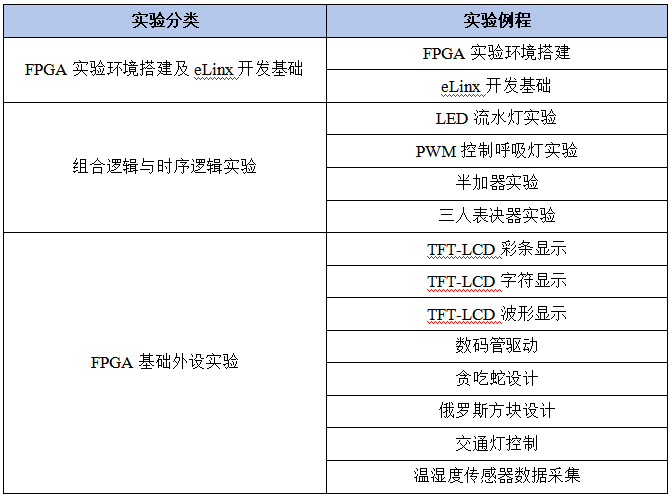

实验例程表
关于中科亿海微
中科亿海微电子科技（苏州）有限公司，成立于2017年1月，是“可编程芯片与智能微系统”技术领域的国家专精特新“小巨人”企业、国家高新技术企业、苏州市姑苏领军企业和江苏省潜在独角兽企业。公司以“可编程逻辑IP核与EDA工具”为技术特色，以FPGA、自适应SoC、可重构计算系统等产品设计与服务为主营业务。
公司坚持全正向设计技术路线，自主研制具有高可靠性的嵌入式可编程电路IP核、可编程逻辑芯片、EDA软件与可重构系统，提供具有高性能和自适应计算的行业解决方案和集成电路设计服务，满足智能制造、现代通信、能源电力、轨道交通、汽车电子、广电传媒、地质勘探、金融科技、电子政务、医疗器械、测试测量等业务领域的应用需要。
